为什么多年来，，，，，，垃圾燃烧炉的往复式机械炉排和给料装置都是由可编程控制器PLC控制的呢？？？？？这主要是由于许多外洋公司在销售垃圾燃烧炉的同时，，，，，，就已经把一套控制往复式机械炉排液压驱动系统和给料装置的软件下装到可编程控制器PLC打包卖给了中国用户，，，，，，而这一套可编程控制器PLC及其软件价钱很是腾贵，，，，，，并且是完全加密的。。。。。。。
可是从垃圾燃烧炉的燃烧控制角度上来说，，，，，，这样做又很是不对理——由于垃圾燃烧炉的燃烧系统必需凭证主蒸汽流量、主蒸汽温度、垃圾厚度来同时调解垃圾给料量、一、二次风量及各段炉排的运动速率。。。。。。。现在，，，，，，在我国，，，，，，大大都垃圾燃烧发电厂的主蒸汽流量和主蒸汽温度以及一、二次风量的调解都是由DCS系统来完成的； ；；；；可是垃圾给料量和垃圾燃烧炉的各段（干燥段、燃烧段、燃烬段）液压驱动炉排的运动速率又都是由可编程控制器PLC来完成的。。。。。。。也就是说，，，，，，一个完整的垃圾燃烧炉燃烧控制系统被人为地割裂了：划分由DCS系统和可编程控制器PLC来实现； ；；；；然后再以数据通讯方法来实现DCS与PLC的联系。。。。。。。在有的项目中，，，，，，PLC与DCS的通讯量抵达了上万点。。。。。。。显然，，，，，，这种控制方法不对理、不科学，，，，，，价钱又很是腾贵。。。。。。。并且一旦可编程控制器PLC与DCS系统之间的通讯出故障，，，，，，那么整个垃圾燃烧炉的控制就会泛起一系列严重问题，，，，，，不得差别时找到DCS系统供应商和可编程控制器PLC的供应商一起到现场来才华解决问题。。。。。。。
那么，，，，，，事实能不可用DCS系统取代可编程控制器PLC直接来控制垃圾燃烧炉的往复式液压驱动炉排和给料装置呢？？？？？事实能不可提供一个完整的、直接的、所有由DCS组成控制的垃圾燃烧炉控制系统（包括垃圾燃烧炉的燃烧系统和汽水辖档徒大部分）呢？？？？？让我们从垃圾燃烧炉往复式机械炉排的主要特点提及吧。。。。。。。
垃圾燃烧炉往复式机械炉排的主要手艺特点是什么？？？？？
通常，，，，，，垃圾燃烧炉往复式机械炉排主要特点是：炉排的倾斜度向下为25 左右。。。。。。。炉排由两列炉排片组成，，，，，，每列炉排片中，，，，，，又分为牢靠炉排片和可动炉排片，，，，，，相互距离排列。。。。。。。而可动炉排片的逆推运动是由驱动油缸控制的。。。。。。。当可动炉排片逆向运动时，，，，，，垃圾依赖自身的重力作用，，，，，，一直翻转、搅拌、破碎、干燥、燃烧，，，，，，并向前移动。。。。。。。凭证燃烧历程自己的需要，，，，，，往复式机械炉排共分成三段：干燥段、燃烧段、燃烬段； ；；；；每一段划分设置一对驱动油缸，，，，，，来自力地控制该段炉排的运动速率。。。。。。。通常称为“三驱动”炉排。。。。。。。
必需指出，，，，，，这些控制炉排运动的驱动油缸，，，，，，自己是受比例调理电磁阀控制的：通常，，，，，，比例调理阀开度增添，，，，，，就使得液压驱动油缸运动速率加速，，，，，，进而导致炉排运动速率加速； ；；；；反之，，，，，，比例调理阀开度减小�。。。。。。�，，，，，就使得液压驱动油缸运动速率减慢，，，，，，进而导致炉排运动速率减慢。。。。。。。
与此同时，，，，，，与三段炉排相对应，，，，，，在每一段炉排下方设有一个自力的风室，，，，，，各设置一台自力的变频调速一次风机； ；；；；风量可以凭证干燥段、燃烧段、燃烬段的差别燃烧状态来无邪利便地划分调理。。。。。。。其结构示意图如图1所示。。。。。。。

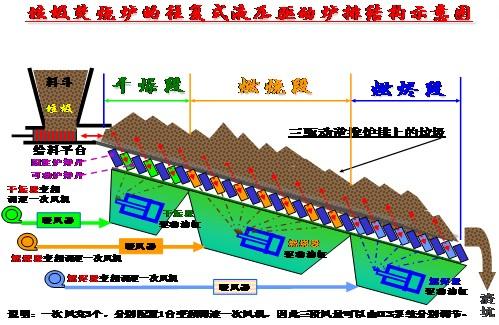

图1 垃圾燃烧炉的往复式液压驱动炉排结构示意图
由图1可知，，，，，，往复式机械炉排（逆推炉排）共有三段，，，，，，因此共设置了3对驱动油缸（每段一对）； ；；；；并设置了3台自力的变频调速一次风机（每段一个）； ；；；；以是，，，，，，干燥段、燃烧段、燃烬段各自的逆推炉排运动速率和风量可划分无邪利便地实现自力调理。。。。。。。值得注重的是：古板的逆推式炉排是不分段的，，，，，，整个炉排系统只有一对驱动油缸。。。。。。。因此无法凭证干燥段、燃烧段、燃烬段三段炉排现实燃烧情形来要求三段炉排具有差别的速率。。。。。。。同时，，，，，，由于只有一台总的送风机，，，，，，以是控制系统只能控制总的送风量，，，，，，而每一段的一次风量往往需要人到现场去举行调解，，，，，，很是不利便。。。。。。。因此，，，，，，从燃烧控制角度来看，，，，，，接纳DCS控制的往复式机械炉排（三驱动逆推炉排）是对古板的单驱动炉排燃烧方法的重大刷新和立异。。。。。。。
除此之外，，，，，，在炉膛内，，，，，，还单独设置了1台变频调速二次风机。。。。。。。因而可以为往复式机械炉排（三驱动逆推炉排）垃圾燃烧炉的风量控制提供理想的、科学的、合理的控制方法。。。。。。。特殊是燃烧段的风量能够获得100%的包管，，，，，，从而确保垃圾在炉膛内可以被彻底燃烧掉。。。。。。。而干燥段的一次风量可以凭证负荷情形调小一些； ；；；；燃烬段的一次风量可以凭证燃烬情形无邪调理。。。。。。。各段炉排速率控制的详细情形可在现场调试中确定，，，，，，并生涯在DCS系统的数据库之中。。。。。。。古板的单驱动炉排炉由于只有一台总的送风机而导致风量调理没有云云利便。。。。。。。别的，，，，，，由于增添了自力的二次风机，，，，，，因此DCS可以凭证锅炉的烟气含氧量来调理二次风机的转速或者入口档板的开度，，，，，，确保垃圾在炉膛里充分燃烧，，，，，，并使烟气含氧量抵达环保部分的标准。。。。。。。
古板的外洋炉排都是PLC控制，，，，，，用DCS直接控制炉排液压系统行吗？？？？？
多年来，，，，，，入口的炉排型垃圾燃烧炉的炉排液压系统都是由PLC控制的。。。。。。。这主要是由于外洋公司在卖垃圾燃烧炉的同时，，，，，，就把一套控制炉排运动的PLC及其软件打包卖给了海内用户。。。。。。。而这套PLC系统及其软件价钱很是腾贵，，，，，，并且保密。。。。。。。而从手艺上来看，，，，，，PLC主要是在控制炉排液压系统的比例调理电磁阀。。。。。。。现在世的DCS系统也完全有能力控制炉排液压系统的比例调理电磁阀。。。。。。。特殊是对NG集团公司来说，，，，，，已经完全有能力控制高速运转的汽轮机液压调理系统，，，，，，因此控制低速运行的炉排液压系统更是万无一失的事。。。。。。。
那么，，，，，，事实能不可用DCS直接控制炉排的液压系统呢？？？？？实践是磨练真理的唯一标准。。。。。。。NG集团在3个垃圾燃烧发电厂的乐成实践回覆了这个问题。。。。。。。
NG集团与常州绿色动力环保集团股份有限公司细密相助，，，，，，已经乐成地在江苏武进某垃圾燃烧发电厂、浙江平阳某垃圾燃烧发电厂、浙江永嘉某垃圾燃烧发电厂等，，，，，，用DCS系统取代可编程控制器PLC直接来控制垃圾燃烧炉的往复式液压驱动炉排和给料装置； ；；；；为这些工厂提供了一个完整的、直接的、所有由DCS组成控制的垃圾燃烧炉控制系统。。。。。。。
举例来说，，，，，，江苏武进某垃圾燃烧发电厂已经有3台垃圾燃烧炉往复式机械炉排和给料装置接纳DCS系统直接控制顺遂投运。。。。。。。其中，，，，，，第1台垃圾燃烧炉的往复式机械炉排和给料装置已经正常运行5年以上。。。。。。。其余2台垃圾燃烧炉的往复式机械炉排和给料装置已经正常运行4年以上。。。。。。。浙江平阳垃圾燃烧发电厂和永嘉垃圾燃烧发电厂的垃圾燃烧炉往复式机械炉排和给料装置接纳DCS系统直接控制已经正常运行2年以上。。。。。。。
综上所述，，，，，，多个垃圾燃烧发电厂二年以上的运行实践证实：DCS系统完万能够直接控制往复式机械炉排和给料装置，，，，，，并且效果很是好，，，，，，所有抵达了设计要求。。。。。。。特殊是炉排液压控制系统运行很是稳固，，，，，，修改程序很是利便，，，，，，用户十分知足。。。。。。。
怎样才华用DCS系统直接控制往复式机械炉排和给料装置的液压系统？？？？？
要使DCS直接控制炉排液压系统和给料装置，，，，，，DCS控制公司就必需对炉排液压系统和给料装置有较量深刻的相识和熟悉。。。。。。。以江苏武进某垃圾燃烧发电厂为例，，，，，，NG集团手艺职员通过对该厂使用的往复式机械炉排和给料装置剖析和研究，，，，，，制订了一整套的控制解决计划。。。。。。。该项目的液压系统是某液压控制公司认真设计并提供全套液压装备的。。。。。。。为规范控制接口，，，，，，该公司要求把他们的部分控制卡件装置在DCS的现场控制柜内。。。。。。。凭证控制要求，，，，，，DCS系统需要对液压装备的19个液压驱动油缸加以控制：
（1）卡锁装置1：单缸； ；；；；单轴铰耳； ；；；；对破桥装置1起到卡锁作用。。。。。。。
（2）卡锁装置2：单缸； ；；；；单轴铰耳； ；；；；对破桥装置2起到卡锁作用。。。。。。。
（3）破桥装置1：双缸； ；；；；缸底单耳； ；；；；运行时，，，，，，垃圾进入料斗的左开闭门。。。。。。。
（4）破桥装置1：双缸； ；；；；缸底单耳； ；；；；运行时，，，，，，垃圾进入料斗的右开闭门。。。。。。。
（5）料斗门：双缸； ；；；；缸底单耳； ；；；；启停时，，，，，，料斗中部的密封门。。。。。。。
（6）左送料滑板：单缸； ；；；；缸底单耳； ；；；；把垃圾推入炉膛的给料装置。。。。。。。
（7）中送料滑板：单缸； ；；；；缸底单耳； ；；；；把垃圾推入炉膛的给料装置。。。。。。。
（8）右送料滑板：单缸； ；；；；缸底单耳； ；；；；把垃圾推入炉膛的给料装置。。。。。。。
（9）左列干燥炉排：单缸； ；；；；缸底单耳； ；；；；逆推左列干燥炉排，，，，，，速率可调。。。。。。。
（10）右列干燥炉排：单缸； ；；；；缸底单耳； ；；；；逆推右列干燥炉排，，，，，，速率可调。。。。。。。
（11）左列燃烧炉排：单缸； ；；；；缸底单耳； ；；；；逆推左列燃烧炉排，，，，，，速率可调。。。。。。。
（12）右列燃烧炉排：单缸； ；；；；缸底单耳； ；；；；逆推右列燃烧炉排，，，，，，速率可调。。。。。。。
（13）左列燃烬炉排：单缸； ；；；；缸底单耳； ；；；；逆推左列燃烬炉排，，，，，，速率可调。。。。。。。
（14）右列燃烬炉排：单缸； ；；；；缸底单耳； ；；；；逆推右列燃烬炉排，，，，，，速率可调。。。。。。。
（15）出渣装置：双缸； ；；；；缸底单耳； ；；；；炉膛底部准时排渣用。。。。。。。
别的，，，，，，尚有液压系统的变量泵也纳入DCS系统的控制领域。。。。。。。在绿色动力环保集团股份有限公司的起劲指导和配合下，，，，，，NG集团经由半年的起劲，，，，，，终于乐成地开发出“往复式液压驱动炉排和给料装置液压系统控制专用软件”，，，，，，并已经在武进、平阳、永嘉等3个垃圾燃烧发电厂的往复式机械炉排和给料装置中乐成投运。。。。。。。
用DCS系统直接控制炉排液压系统有什么重大意义？？？？？
现在，，，，，，在许多垃圾发电厂，，，，，，由于种种缘故原由，，，，，，仍然接纳了大宗的PLC。。。。。。。PLC用于开关量控制很是理想。。。。。。。可是各个厂家的PLC之间基本上不可实现相互通讯。。。。。。。并且DCS系统和PLC之间也往往会泛起通讯不畅的问题。。。。。。。这样，，，，，，PLC往往就容易酿成为一个个“自动化孤岛”。。。。。。。
进入21世纪的垃圾燃烧发电行业，，，，，，必需有代表21世纪水平的垃圾燃烧发电工程项目。。。。。。。那就是要接纳最先进的DCS系统和最先进的信息集成手艺，，，，，，不但要实现先进的控制计划，，，，，，并且要实现先进的信息治理模式。。。。。。。目的之一就是：用一套DCS系统，，，，，，来控制整个垃圾燃烧发电厂的机、炉、电以及全厂主要的辅机系统（包括炉排液压系统、化学水处置惩罚系统、循环水和工业水系统、出渣系统、布袋除尘系统、烟气处置惩罚系统、炉内加药系统、锅炉吹灰系统和空压机站等），，，，，，从而能够建设笼罩全厂的高效先进的实时信息集成监控系统，，，，，，实现所有运行装备生产历程信息的 “全厂一体化” 收罗、监控和共享。。。。。。。
NG集团与绿色动力环保集团股份有限公司细密相助，，，，，，已经在向上述目的前进了一大步，，，，，，以后将逐步实现“全厂一体化”的控制系统和信息系统。。。。。。。
